氣動調節閥

口徑：
特點：

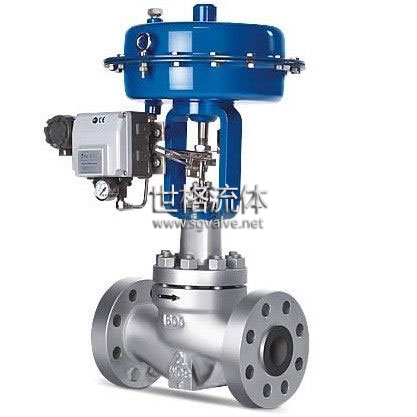

501P氣動調節閥/501C氣動薄膜調節閥

產品特性
規格參數
常見問題

技術參數:

公稱通徑DN(mm)
20 25 32 40 50 65 80 100 125 150 200

額定流量系數Kv
直線
6.9 11 17.6 27.5 44 69 110 176 275 440 690

等百分比
6.3 10 16 25 40 63 100 160 250 400 630

執行機構型號
正作用
PZMA-4 PZMA-5 PZMA-6 PZMA-7

反作用
PZMB-4 PZMB-5 PZMB-6 PZMB-7

額定行程L(mm)
16 25 40 60

膜片有效面積Ae(cm2)
280 400 600 1000

公稱壓力GN（MGa）
1.6 4.0 6.4 10.0

固有流量特性
直線等百分比

固有可調比R
50

信號范圍Pr(KGa)
20~100、40~200、80~240

氣源壓力Ps(MGa)
0.14、0.25、0.28、0.4

主要性能指標:

序號項 目標準型調節閥散熱、低溫型調節閥

不帶定位器帶定位器不帶定位器帶定位器

1
基本誤差< (%)
±5 ±1 ±15 ±4

2
回差< (%)
3 1 10 3

3
死區< (%)
3 0.4 8 1

4 始終點偏差<
(%) 氣開始點 ±2.5 ±1 ±6 ±2.5

終點 ±5 ±15

氣關 始點 ±5 ±15

終點 ±2.5 ±6

5 額定行程偏差< (%) +2.5 +2.5 +6 +2.5

注：本產品性能指標貫徹GB/T4213。

訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、
1Cr18Ni9Ti +PTFE、
1Cr18Ni9Ti +司鈦萊合金堆焊
平衡密封環：1.4310＋D31
填料：PTFE、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強尼龍織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9Ti、2Cr13
