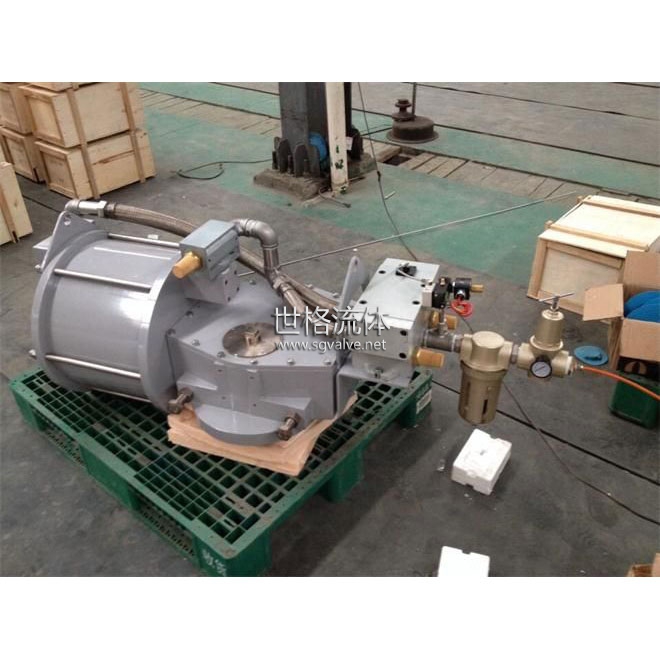

快開氣動執行機構

快開氣動執行機構 特點

l 專利設計的平行、雙導向撥叉?zhèn)鲃?dòng)箱可為角行程的閥門提供較高的開啟扭矩

l 平行、雙導向桿可以承受橫向負載并且對活塞桿起到支撐作用

l 組合結構軸承可以提供可靠、平穩的運行，并且延長了執行機構的使用壽命：

l 活塞軸承降低了活塞與缸壁之間的摩擦，可以使氣缸達到自潤滑的效果

l導向桿鍍層具有高強度抗腐蝕性，使摩擦力降低至最低

l 氣缸壁具有高強度抗腐蝕性和可靠性

l 內置式導向連接桿設計使氣缸結構更為緊密

l 全封閉、全天候防護碳鋼外殼堅固可靠，內部涂層具有防腐功能

l 外部行程限位螺栓在全程90±5°范圍內精確可調

l 低遲滯性和快速響應加強了在調節工況的使用

l 提供非對稱和對稱式撥叉適用于不同特性的閥門

l 特殊涂層可用于海上平臺和強腐蝕的環境中

l 可提供用于酸性氣體的特 可選擇控制功能模塊 n 電子監測破管控制系統PLPG2010 n 高低壓力監控及高低壓關斷控制 n ESD緊急關斷、現場復位 n 防止誤操作手柄設計，及高壓、集成模塊 n 控制系統整體絕緣、防止陰保電流流失 n 電氣定位器、位置變送器 n 安全泄壓閥及過濾器減壓閥 n 一體式絕緣過濾配管接頭、在線帶壓清洗

參數

1、 氣源壓力：低壓（0.3-1MPa）；高壓 （1-16MPa）

2、 氣源介質：空氣、氮?dú)饣蚍撬嵝詺怏w(凈化天然氣)

3、 輸出扭矩：?jiǎn)巫饔?000-250000Nm,雙作用100-550000Nm

4、 作用方式：?jiǎn)?、雙作用，

5、 手動 液壓式手動泵、可提供獨立測試功能的液壓手動裝置

6、 適用環境：標準范圍：-30至100℃（-20至210℉）可選范圍：-55至150℃（-65至300℉

7、 執行機構防護等級 IP68 全天候戶外

8、 防爆等級：Exd IIC T4/T6

9、 不銹鋼氣控箱：防護等級IP65

10、 電氣附件：電磁閥、限位開關盒、位置變送器、接線盒

11、 應用：開關、調節、ESD、快速關斷、保位調節

12、 適用閥門類型：90°角行程,球閥、蝶閥、旋塞閥或風門擋板
