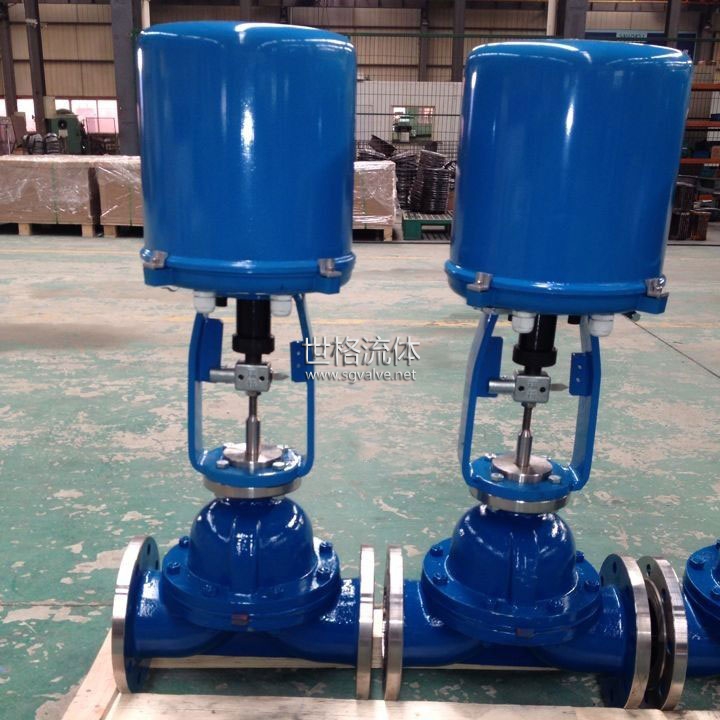

電動調節閥

口徑：
特點：

電動調節閥適用于高粘度流體、懸浮軟性顆粒、纖維介質和有毒介質的調節。在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑，節流元件為彈性隔膜，額定流量系數比一般調節閥大。

產品特性
規格參數
常見問題

電動調節閥適用于高粘度流體、懸浮軟性顆粒、纖維介質和有毒介質的調節。在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑，節流元件為彈性隔膜，額定流量系數比一般調節閥大。彈性隔膜又起密封作用，無泄漏，因此，隔膜閥的閥蓋無填料函，結構簡單，維修方便，且介質不與外界接觸，所以也可用于有毒介質和污染介質的調節。采用耐腐蝕襯里的閥體和耐腐蝕隔膜的隔膜閥，可避免襯里母體一金屬閥體的腐蝕。適用于強酸、強堿和強腐蝕性介質的調節。

閥體襯里和隔膜材料的組合

閥體材料	襯里材料	隔膜材料	使用溫度	適用場合
鑄鐵	無	氯丁橡膠	0～65℃	無腐蝕性介質、水及研磨劑，泥漿類介質。
ZG230-450	F46	F46	-20～150℃	強酸、強堿、強氧化劑和一般有機溶劑，不適用于泥漿介質。
鑄不銹鋼 ZG1G18Ni9Ti	無	F46	-20～200℃	一般酸，堿有機溶劑等介質。

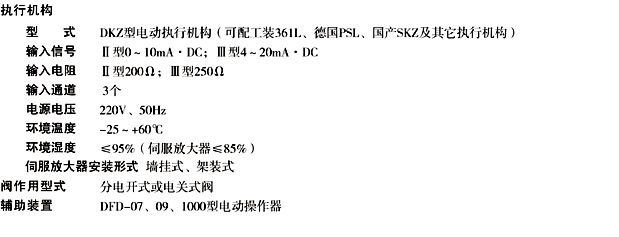

電動調節閥執行機構配置

公稱通徑	15	20	25	32	40	50	65	80	100	125	150
電動執行機構	DKZ-310						DKZ-410			DKZ-510
電子式電動執行機構	SKZ-310						SKZ-310			SKZ-310

Kv值、額定行程、允許壓差

公稱通徑		15	20	25	32	40	50	65	80	100	125	150
行程		10			16		25		40		60
關閉時允許最大壓力
允許公差	P1=ΔP	1.0			1.6	1.0	1.0	1.0	1.0	0.6	1.0	0.88
允許公差	P1=P2	1.0			1.0	1.0	0.6	0.75	0.5	0.25	0.6	0.45

安裝、使用注意事項
       ·電動隔膜閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支承和夾固。
       ·電動隔膜閥一般應設有旁通管路，以便在隔膜發生故障或維修時能轉成旁路操作，使生產過程正常
   進行，在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門
    開度，當手輪機構停止使用時，應恢復到原空檔位置，以利于自控系統的正常進行。
        ·清洗管道時，調節應處于最大開度，以便排除管道內污物。
        ·如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
        ·對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故。

外形尺寸

公稱通徑 DN mm	外形安裝尺寸mm
公稱通徑 DN mm	A	H1	H2	L
15	460	578	47.5	140
20		578	52.5	145
25		583	57.5	155
32	460	588	67.5	165
40		612	72.5	190
50		612	80	210
65	460		90	240
80		695	97.5	270
100		787	107.5	335
125	460	889	123	375
150	460	896	140	410
