有沒有人知道消防蝶閥起到什么作用？

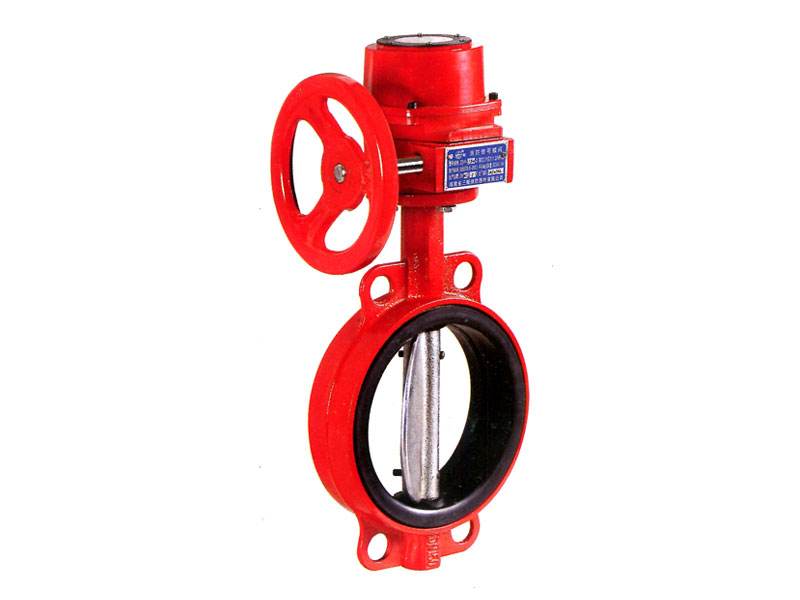

消防蝶閥是消防信號蝶閥的簡稱，屬于消防閥門的一種，在消防系統當中的信號蝶閥是一種運行監控報警信號，其目的是為了保證日常當中閥門一直處于打開狀態，防止有人誤操作被關閉了，從而影響突發火災的時候滅火使用。因此設置信號閥門是必須的!

消防閥門是工業、建筑管路上控制的一種重要附件，消防閥門由閥體、啟閉機構、閥蓋三大部分組成。其中，消防信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。
其工作工作原理簡述如下：
1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
消防中的信號蝶閥說白了就是消防管網中的開關，因?yàn)橄拦芫W(wǎng)的水必須保持暢通，這樣才能保證滅火的及時性，所以信號蝶閥一旦關閉，信號模塊就會報火警告訴主機，通知監控中心消防管網處于關閉狀態。

（消防蝶閥）信號閥的要求：
（1）信號閥應具有輸出“通”、“斷”電信號裝置，且在信號閥入口壓力恒定為0.35MPa時，信號閥由全開到關閉的過程中，輸出“通”信號(閥開啟)的觸點轉換為輸出“斷”信號(閥關閉)時，此轉換點流量應大于等于全開流量的80%，過此點后閥一直輸出“斷”信號(閥關閉)。全開流量為信號閥在人口壓力恒定為0.35MPa時，信號閥全部打開測得的流量值。
（2）信號閥按標準規定進行過載能力試驗，其電器元件不得出現過熱燒毀、坑點、觸點粘合等現象。
（3）信號閥按標準規定進行耐電壓能力測試，在規定的試驗電壓下，其所有活動部件和靜止部件（包括外殼)之間應耐電壓60s士5s不被擊穿。
（4）信號閥按標準規定進行絕緣電阻測試，在下列部件之間的絕緣電阻應大于2MΩ。
(a)觸電斷開時，同級進線與出線之間；
(b)各帶電部件與金屬支架(包括外殼)之間。
（5）信號閥按標準規定進行接觸電阻測試，開關的每對閉合觸點之間的接觸電阻應小于0.01Ω。
