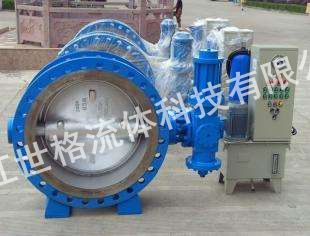

電液動執行器根據含塵氣性質和特點設計制造，適用于含塵煤氣、干凈煤氣、煙囪氣及其它含塵氣體管路做控制和調節之用，廣泛適用于冶金、電力、化工、機械、水泥等行業的煤氣、塵氣及環境保護，除塵設施系統中。本塵氣蝶閥操作力矩小，啟閉速度快，使用壽命長，閥門的密封部位采用高強度材料。電液動蝶閥具有高耐壓性和沖擊性。連接法蘭符合 GB2555-81PN2.5標準。
電液動執行器結構簡單、緊湊、體積小。傳動平穩可靠，有緩沖無撞擊現象。可根據需要采用不同的液壓油，可在-45℃~+120℃溫度范圍內工作，能防爆。可以獲得很大的輸出力矩，適合任何規格。輸出力矩可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整，甚至可以通過液壓儀表直接反映出來。在突然發生事故動力終斷時，仍可利用蓄能器進行一次或數次動力操作，這對長輸管線自動緊急切斷閥和進口噴放閥有特殊意義。
電液動執行器特點：
1、結構簡單、緊湊、體積小。
2、傳動平穩可靠，有緩沖無撞擊現象。
3、可根據需要采用不同的液壓油，可在-45℃～+120℃溫度范圍內工作。能防爆。
4、可以獲得很大的輸出力矩，適合任何規格。
5、輸出力矩可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整，基至可以通過液壓儀表直接反映出來。
6、速度調節方便。
7、在突然發生事故動力終斷時，仍可利用蓄能器進行一次或數次動力操作。這對長輸管線自動緊急切斷閥和進口噴放閥有特殊意義。
主要結構：
YD系列液動執行器，是在吸收國外先進技術基礎上，研究開發的一種較理想的液動執行器，它采用曲柄連桿型式，輸扭矩大，結構簡單。維修方便，主要由液壓缸、連桿、曲柄及箱體組成。
液動執行器外形尺寸
| 通徑DN | 尺寸 | ||||
| L | D1 | D | z-d | H | |
| 50 | 43 | 125 | 165 | 4月18日 | 265 |
| 65 | 46 | 145 | 185 | 4月18日 | 275 |
| 80 | 49 | 160 | 200 | 8月18日 | 285 |
| 100 | 56 | 180 | 220 | 8月18日 | 315 |
| 125 | 64 | 210 | 250 | 8月18日 | 325 |
| 150 | 70 | 240 | 285 | 8月18日 | 395 |
| 200 | 71 | 295 | 340 | 8月18日 | 430 |
| 250 | 76 | 350 | 395 | 12月22日 | 550 |
| 300 | 83 | 400 | 445 | 12月22日 | 600 |
| 350 | 92 | 460 | 505 | 16-22 | 650 |
| 400 | 140 | 515 | 565 | 16-26 | 680 |
| 450 | 152 | 565 | 615 | 20-26 | 710 |
| 500 | 152 | 620 | 670 | 20-26 | 740 |
| 600 | 154 | 725 | 780 | 20-30 | 800 |
| 700 | 165 | 840 | 895 | 24-30 | 880 |
| 800 | 190 | 950 | 1015 | 24-33 | 990 |
| 900 | 203 | 1050 | 1115 | 28-33 | 1020 |
| 1000 | 216 | 1160 | 1230 | 28-36 | 1120 |
| 1200 | 254 | 1380 | 1455 | 32-39 | 1210 |
